油浸式变压器局部放电故障

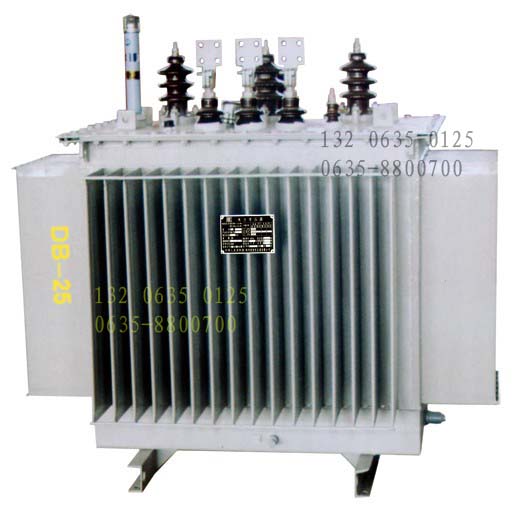

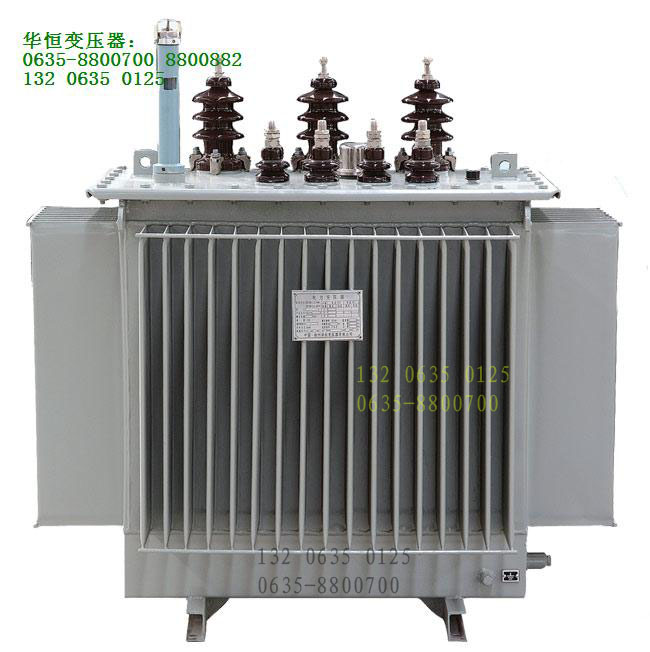

  S9、S11油浸式变压器局部放电故障

在电压的作用下，绝缘结构内部的气隙、油膜或导体的边缘发生非贯穿性的放电现称为局部放电。

局部放电刚开始时是一种低能量的放电，S9、S11油浸式变压器内部出现这种放电时，情况比较复杂，根据绝缘介质的不同，可将局部放电分为气泡局部放电和油中局部放电；根据绝缘部位来分，有固体绝缘中空穴、电极尖端、油角间隙、油与绝缘纸板中的油隙和油中沿固体绝缘表面等处的局部放电。

(1)局部放电的原因。

1)当油中存在气泡或固体绝缘材料中存在空穴或空腔，由于气体的介电常数小，在交流电压下所承受的场强高，但其耐压强度却低于油和纸绝缘材料，在气隙中容易首先引起放电。

2)外界环境条件的影响。如油处理不彻底下降使油中析出气泡等，都会引起放电。

3)由寻：制造质量不良。如某些部位有尖角高而出现放电。带进气泡、杂物和水分，或因外界气温漆瘤等，它们承受的电场强度较

4)金属部件或导电体之间接触不良而引起的放电。局部放电的能量密度虽不大，但若进一步发展将会形成放电的恶性循环，最终导致设备的击穿或损坏，而引起严重的事故。

(2)放电产生气体的特征。放电产生的气体，由于放电能量不同而有所不同。如放电能量密度在10-9C以下时，一般总烃不高，主要成分是氢气，其次是甲烷，氢气占氢烃总量的日80％一90％；当放电能量密度为10‑8～10 ‑7’C时，则氢气相应降低，而出现乙炔，但乙炔这时在总烃中所占的比例常不到2％，这是局部放电区别于其他放电现象的主要标志。

随着S9、S11油浸式变压器故障诊断技术的发展，人们越来越认识到，局部放电是S9、S11油浸式变压器诸多有机绝缘材料故障和事故的根源，因而该技术得到了迅速发展，出现了多种测量方法和试验装置，亦有离线测量的。

(3)测量局部放电的方法。

1)电测法。利用示波器、局部放电仪或无线电干扰仪，查找放电的波形或无线电干扰程度。电测法的灵敏度较高，测到的是视在放电量，分辨率可达几皮库。

2)超声测法。利用检测放电中出现的超声波，并将声波变换为电信号，录在磁带上进行分析。超声测法的灵敏度较低，大约几千皮库，它的优点是抗干扰性能好，且可“定位”。有的利用电信号和声信号的传递时间差异，可以估计探测点到放电点的距离。

3)化学测法。检测溶解油内各种气体的含量及增减变化规律。此法在运行监测上十分适用，简称“色谱分析”。化学测法对局部过热或电弧放电很灵敏，但对局部放电灵敏度不高。而且重要的是观察其趋势，例如几天测一次，就可发现油中含气的组成、比例以及数量的变化，从而判定有无局部放电或局部过热。
