开关电源原理

来源： | 发布时间：2014/12/24 0:42:18 | 人气：

我们的系统里常会用到开关电源，主要用于获得一定功率的直流电源（多数是 24V），我们常看到的开关电源外观上多数象一个小主箱，通过表面开发很多散热孔可以看到里面的电路板，可它的工作原理可能我们还不是很清楚，下面介绍一下它的常识，要有一点电子电气知识才能更好的理解。

高频开关电源由以下几个部分组成：

一、主电路从交流电网输入、直流输出的全过程，包括： 1、输入滤波器：其作用是将电网存在的杂波过滤，同时也阻碍本机产生的杂波反馈到公共电网。 2、整流与滤波：将电网交流电源直接整流为较平滑的直流电，以供下一级变换。 3、逆变：将整流后的直流电变为高频交流电，这是高频开关电源的核心部分，频率越高，体积、重量与输出功率之比越校 4、输出整流与滤波：根据负载需要，提供稳定可靠的直流电源。

　　二、控制电路一方面从输出端取样，经与设定标准进行比较，然后去控制逆变器，改变其频率或脉宽，达到输出稳定，另一方面，根据测试电路提供的数据，经保护电路鉴别，提供控制电路对整机进行各种保护措施。

　　三、检测电路除了提供保护电路中正在运行中各种参数外，还提供各种显示仪表数据。

　　四、辅助电源提供所有单一电路的不同要求电源。开关控制稳压原理开关K以一定的时间间隔重复地接通和断开，在开关K接通时，输入电源E通过开关K和滤波电路提供给负载RL，在整个开关接通期间，电源E向负载提供能量；当开关K断开时，输入电源E便中断了能量的提供。可见，输入电源向负载提供能量是断续的，为使负载能得到连续的能量提供，开关稳压电源必须要有一套储能装置，在开关接通时将一部份能量储存起来，在开关断开时，向负载释放。图中，由电感L、电容C2和二极管D组成的电路，就具有这种功能。电感L用以储存能量，在开关断开时，储存在电感L中的能量通过二极管D释放给负载，使负载得到连续而稳定的能量，因二极管D使负载电流连续不断，所以称为续流二极管。

　　在 AB间的电压平均值EAB可用下式表示：

　　式中TON为开关每次接通的时间，T为开关通断的工作周期（即开关接通时间TON和关断时间TOFF之和）。由式可知，改变开关接通时间和工作周期的比例，AB间电压的平均值也随之改变，因此，随着负载及输入电源电压的变化自动调整TON和T的比例便能使输出电压V0维持不变。改变接通时间TON和工作周期比例亦即改变脉冲的占空比，这种方法称为“时间比率控制”

　　（TimeRatioControl,缩写为 TRC）。按TRC控制原理，有三种方式：

　　一、脉冲宽度调制（PulseWidthModulation,缩写为PWM）开关周期恒定，通过改变脉冲宽度来改变占空比的方式。

　　二、脉冲频率调制（PulseFrequencyModulation,缩写为PFM）导通脉冲宽度恒定，通过改变开关工作频率来改变占空比的方式。

　　三、混合调制导通脉冲宽度和开关工作频率均不固定，彼此都能改变的方式，它是以上二种方式的混合。
开关电源原理

开关电源是工作在开关状态的电源，有负反馈能根据负载的变化改变电源通断的占空比，从而达到稳压的目的，开关电源是利用现代电力电子技术，控制开关管开通和关断的时间比率，维持稳定输出电压的一种电源，开关电源一般由脉冲宽度调制（PWM）控制IC和MOSFET构成。开关电源和线性电源相比，二者的成本都随着输出功率的增加而增长，但二者增长速率各异。线性电源成本在某一输出功率点上，反而高于开关电源，这一点称为成本反转点。随着电力电子技术的发展和创新，使得开关电源技术也在不断地创新，这一成本反转点日益向低输出电力端移动，这为开关电源提供了广阔的发展空间。

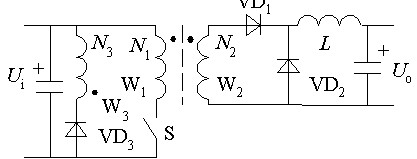

          1.正激电路

电路的工作过程:

2  开关S开通后,变压器绕组N1两端的电压为上正下负,与其耦合的N2绕组两端的电压也是上正下负.因此VD1处于通态,VD2为断态,电感L的电流逐渐增长;

2  S关断后,电感L通过VD2续流,VD1关断.S关断后变压器的激磁电流经N3绕组和VD3流回电源,所以S关断后承受的电压为 .

Ø 变压器的磁心复位:开关S开通后,变压器的激磁电流由零开始,随着时间的增加而线性的增长,直到S关断.为防止变压器的激磁电感饱和,必须设法使激磁电流在S关断后到下一次再开通的一段时间内降回零,这一过程称为变压器的磁心复位.

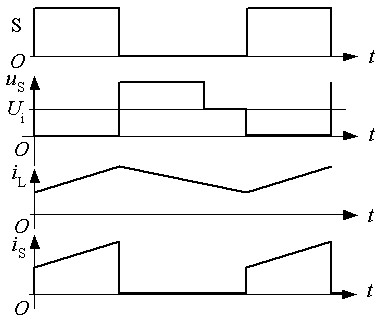

        正激电路的理想化波形:

变压器的磁心复位时间为:
              Tist=N3*Ton/N1
输出电压:输出滤波电感电流连续的情况下:
              Uo/Ui=N2*Ton/N1*T
磁心复位过程:

<img alt="" 这是一张缩略图，点击可放大。"="" src="http://www.tjgg.com.cn/UpFile/201404/201449152222797.jpg" _xhe_src="http://www.tjgg.com.cn/UpFile/201404/201449152222797.jpg" width="500" style="border: medium none; vertical-align: middle;">
