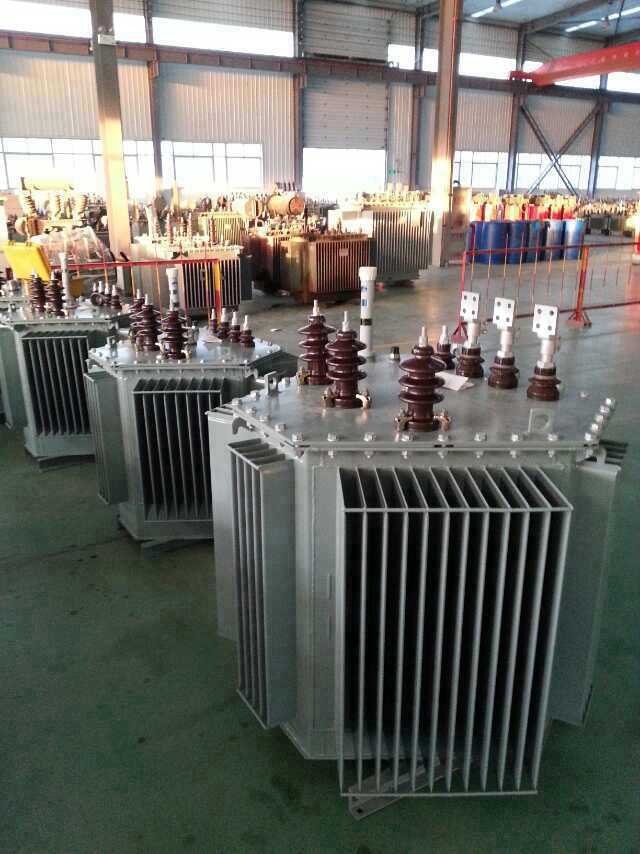

S11、S13-M.RL立体三角形卷铁芯电力变压器

一、S11-M.RL、S13-M.RL立体三角形卷铁芯电力变压器简介
电力变压器是应用极为广泛的电力基础产品。几十年来，我国和世界各地均长期延用叠片式电力变压器，其性能一直没有得到根本性改善。华恒科技公司研制的S13-M-RL 、S11-M-RL 系列立体卷铁芯电力变压器是继叠片式，卷铁芯电力变压器之后的又一代革命性产品。是一种结构更合理、性能更优良、节能更显著的新型节能变压器。

随着第二次城乡电网建设与改造以及各项电力工程纷纷上马，如何提高电力变压器的技术含量，更好地贯彻国家节能降耗和环保有关政策，积极推广节能、低耗、环保适用的新产品已经成为摆在我们面前的重要课题。华恒科技公司生产的立体卷铁芯电力变压器是一种使用传统材料，但运行噪音更低、降低损耗和节约材料更出色，完全符合国际和国内低碳经济和节能减排的和政策。该产品已纳入国家能效电厂选用的第一批节能产品；国家资源节约和环境保护中央预算投资项目；国家经贸委、原国电公司先后发文推广这一节能产品：沈变所也将立体卷铁芯变压器作为叠片式，平面卷铁芯电力变压器的更新换代产品进行推广。

二、立体三角形卷铁芯电力变压器与众不同的“心”
铁芯不需切割．且无冲孔，消除了传统变压器的横向、纵向接缝，减少了磁阻；铁芯柱横截面呈多边国形，铁芯的填充系数最大，三角形立体结构使它的三相磁路相等并且最短，实现了人们梦寐以求的理想变压器的铁芯结构。三角形立体卷铁芯是由窄到宽，再由宽到窄的连续钢带，先绕制三只横截面为多边半日形的单框铁芯，在把三只单框铁芯立体拼装在一起，构成三个铁芯柱横截面近似国形的立体卷铁芯。三相磁回路完全对称相等，缩短了铁辘，芯柱填充系数高，它的结构是公认的理想电力变压器结构，这是平面卷铁芯无法比拟的，试验表明立体卷铁芯电力变压器各项测试数据更优于平面卷铁芯电力变压器，立体卷铁芯是电力变压器铁芯结构上的一次重大突破和飞跃！它的诞生被誉为“电力变压器铁芯的一次革命”。因此立体卷铁芯电力变压器是公认的节能、环保、超静音的绿色电力变压器。

三、立体三角形卷铁芯电力变压器产品特点

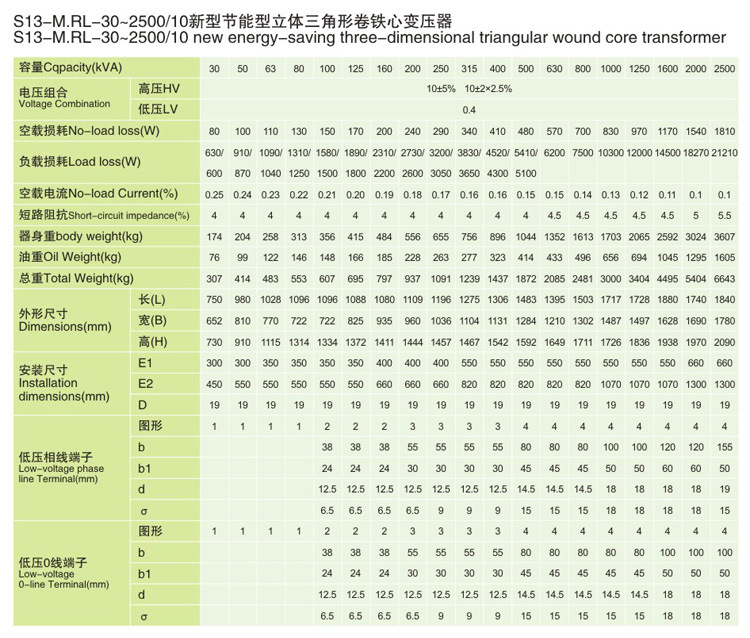

S13-M.RL 新型节能型立体卷铁芯变压器
．与S7 同容量变压器相比，空载损耗下降55%，负载损耗下降33％空载电流下降85％以上，噪声下降8dB(A)-13dB(A)
．与S9 同容量变压器相比，空载损耗下降50%，空载电流下降80 ％以上，噪声下降8dB(A)-11dB(A)
．于国标S11同容皿变压器相比，空载损耗下降25％以上，空载电流下降70％以上．噪声下降8dB(A)--11dB(A)
．于国标S13叠片结构同容，变压器相比，空载电流下降70％以上．噪声下降5dB(A)-8dB(A)

两种电压兼容
． S11-M.RL-/10-20 、S13-M.RL-/10-20 立体三角形卷铁芯变压器有10kV 及20kV 两种电压兼容的产品系列，在10kV 电网向20kV电网过渡更新时期．极大的方便了用户。

三相磁路平衡
． 立体三角形卷铁芯是由三个相同的单框拼合而成，三个芯拄呈等边一角形排列，三个芯柱的磁路长度完全一致，且最短，三个芯柱损耗一致因而三相磁路平衡。

质量稳定，生产效率提高
． 立体三角形卷铁芯与平面卷铁芯的相同之处在于铁芯均在生产线上进行卷制，不需要横剪设备，消除了叠铁芯由人工叠片、叠装、拆插铁轭造成的质量波动；比叠芯变压器可减少5-6道工序，因此生产效率高，质量稳定可靠，较少受人为因素影响。

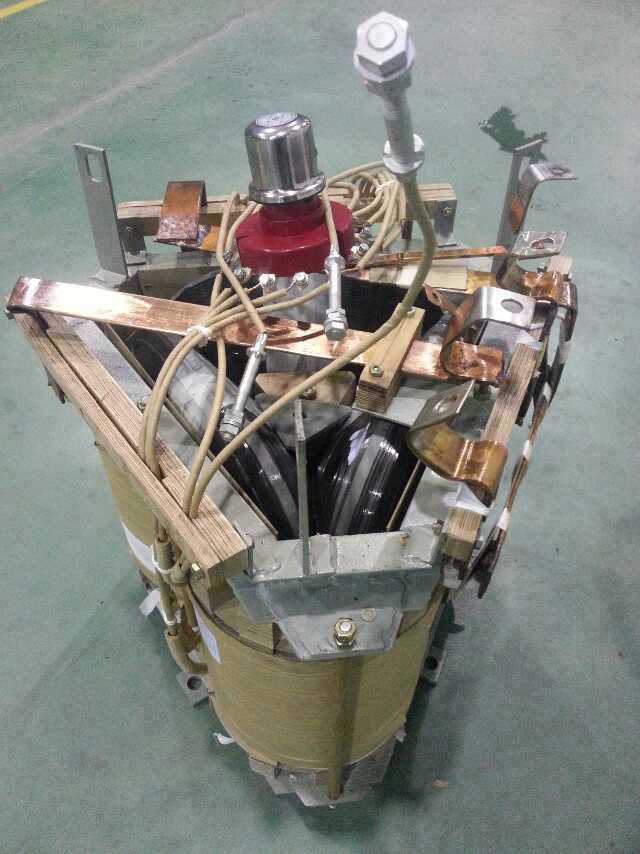

立体三角形卷铁芯变压器身结构决定了它抗短路能力比平面形变压器好，原因如下：
．框件和垫块均匀分布在器身周围．三相受力均匀对称。
．线圈被压的面积比平面形布置线圈被压面积增加15.7％。
．夹件为立体三角形框架结构，焊接成一体，由于立体三角形的稳定性，所以整体强度大．使三相受力一致。

防盗
．叠铁芯变压器由于技术上的原因而易于失窃。拆开器身的紧固件．将变压器的硅钢片敲落．此时变压器的3个绕组与硅钢片当即分离，就可以轻而易举地将硅钢片、线圈等有价值的材料窃取运走。由于卷铁芯变压器的铁芯是一个整体，铁芯敲不散，线圈取不下来。把整体铁芯和线圈搬走，也是相当困难的，因为一台1OOKvA 的变压器的器身重最为400kg , 200kVA的变压器的器身重量为65Okg ，不容易将硅钢片、铜线等有价值的物件分离。所以，卷铁芯变压器具有较好的防盗性。

占地面积小，外型美观
变压器油箱采用近徽三角形结构，故体积比常规长方形油箱要小，结构紧凑，外形美观，占地回袱。

产品经济性好，性价比高
立体卷铁芯变压器相对于同性能水平的盈片式变压器，损耗值降低且运行成本降低）因此可为用户降低投资成本，又可为用户节约运行成本。
