有关变压器的瓦斯保护的讲解

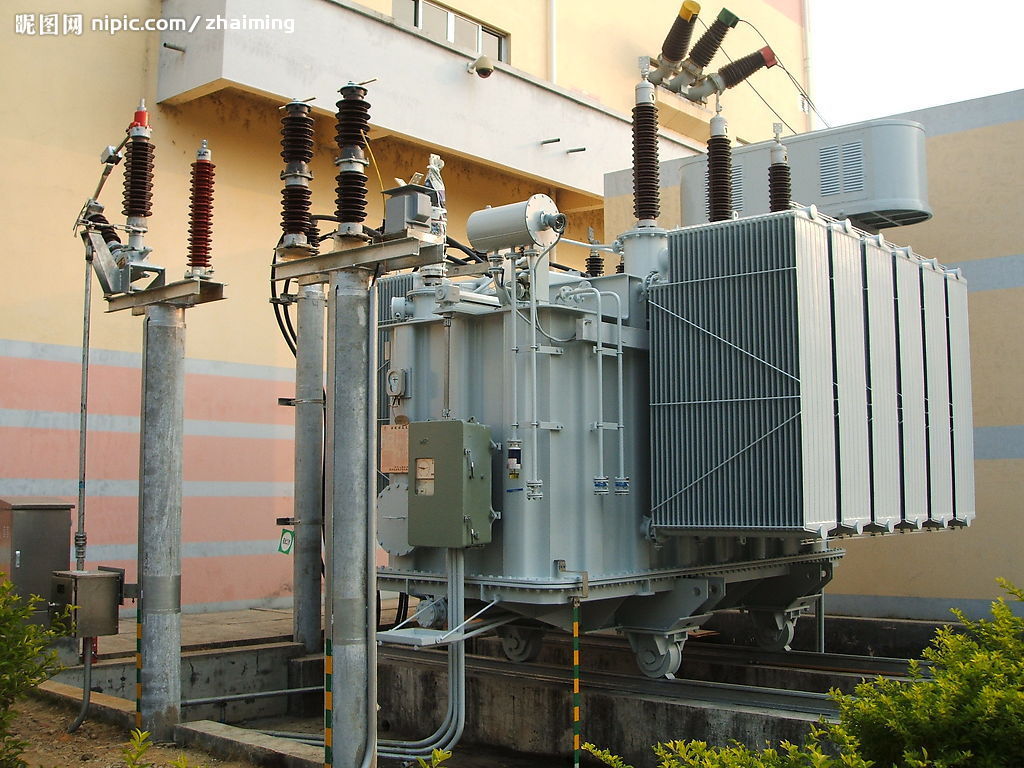

有关变压器的瓦斯保护的讲解：变压器是变电站主要的电气设备，对系统的安全和供电可靠性带来严重影响，瓦斯保护是变压器的主保护，能有效地反应变压器的内部故障，因此，运行人员要熟练掌握瓦斯保护的保护范围、瓦斯保护装置动作的原因和事故分析等，当故障发生时能准确作出判断并进行处理。

1、保护范围

所谓的瓦斯保护也就是指变压器的保护，它真实的反映出了油箱内部结构中存在的所有故障，例如油箱的断裂、绕组等现象，从而对变压器的瓦斯保护划分出来了相应的保护范围。

2、变压器瓦斯保护的分类

变压器瓦斯保护分为轻瓦斯保护和重瓦斯保护。

3、变压器瓦斯保护的运行规定

3.1变压器在运行的过程中，不同的瓦斯保护类型所投入的位置也就不一样，在一般情况下重瓦斯保护主要是投入在跳闸当中，而轻瓦斯保护则是投入到信号中。如果当电压器处于一个停电设备时，轻瓦斯保护就会很好的对变压器油箱的运作情况起到一定的监视作用，从而对变压器瓦斯起到良好的保护作用。

3.2如果变压器在运行的过程中因为其他方面的原因，必须要退出瓦斯保护，那么在瓦斯保护退出之前，就要经过相关管理人员的同意，再向调度中心进行上报，采用相应的措施对变压器进行相应的调整，施工现场变压器的差动保护，从而保证变压器的正常运行。不过，在变压器运作的过程中，我们要注意瓦斯保护和差动保护，在通常情况下是不能进行同时保护的。

3.3在对变压器进行安装或者大范围的维修以后，变压器在投运或者充电的过程只能怪，人们应该将瓦斯保护投入到调整压板上，当电压器充电正常以后或者变压器在投运过程中处于一个稳定的状态时，人们就要将移除瓦斯保护跳闸板。待变压器充电完成，并且正常运行以后，人们也将瓦斯保护跳闸压板投入到其中。

3.4运行中的变压器在下列情况下，应将瓦斯保护跳闸压板退出，然后进行相应处理。

3.4.1变压器在运行中加油、滤油时退出瓦斯保护跳闸压板，待工作结束后，运行48小时，排尽内部空气，将瓦斯保护跳闸压板投入。

3.4.2变压器在放油、更换硅胶时，退出瓦斯保护跳闸压板，待工作结束后，排尽变压器内部空气，将瓦斯保护跳闸压板投入。

3.4.3当变压器油位有异常升高或油路系统有异常现象时，为查明原因，需打开各个放气或放油塞子、阀门，检查吸潮剂或进行其他的工作，http://www.tjgg.com.cn/html/10000KVAbianyaqi/必须将瓦斯保护跳闸压板退出，待工作结束后，排尽变压器内部的空气，将瓦斯保护跳闸压板投入。

3.4.4变压器瓦斯保护二次回路上有工作（如校验瓦斯继电器、处理直流回路故障等）时退出，退出瓦斯保护跳闸压板，工作结束后即可将瓦斯保护跳闸压板投入。

3.5变压器轻瓦斯信号动作，若因油位降低（漏油、渗油）引起，严禁将瓦斯保护跳闸压板退出。若因油中剩余空气逸出或强迫油循环系统吸入空气引起，而且信号动作间隔时间逐渐缩短，将造成跳闸时，如无备用变压器，则应将重瓦斯保护改投信号，同时应立即查明原因加以消除。但如有备用变压器，则应切换至备用变压器，而不准使运行中变压器重瓦斯保护改投信号。

3.6变压器大量漏油致使油位迅速下降，禁止将重瓦斯保护改投信号。

4、瓦斯保护信号动作的主要原因

4.1轻瓦斯动作的原因：

4.1.1因滤油、加油或冷却系统不严密以至空气进入变压器。

4.1.2因温度下降或漏油致使油面低于气体继电器轻瓦斯浮筒以下。

4.1.3变压器故障产生少量气体。

4.1.4变压器发生穿越性短路故障。在穿越性故障电流作用下，油隙间的油流速度加快，当油隙内和绕组外侧产生的压力差变化大时，气体继电器就可能误动作。穿越性故障电流使绕组动作发热，当故障电流倍数很大时，绕组温度上升很快，使油的体积膨胀，造成气体继电器误动作。

4.1.5气体继电器或二次回路故障。

4.2重瓦斯动作的原因：

4.2.1变压器内部故障。

4.2.2二次回路问题误动作。

4.2.3某些情况下，由于油枕内的胶囊（隔膜）安装不良，造成呼吸器堵塞，油温发生变化后，呼吸器突然冲开，油流冲动使气体继电器误动作跳闸。

4.2.4外部发生穿越性短路故障。

4.2.5变压器附近有较强的震动。

5、瓦斯保护装置动作后的处理

5.1当变压器轻瓦斯保护动作后的处理：

5.1.1复归音响信号，报告值班调度。

5.1.2对变压器进行检测时候，人们首先要对变压器是否存在异常现象进行检测，人后在对气体继电器系统保温动作的原因进行分析，从而对变压器中存在的问题进行相应的处理。

5.1.3如果技术人员在对变压器外部结构进行检查时，发现变压器的外部结构不存在异常现象，那么我们就对气体继电器内部气体性质进行检测。而在对气体继电器气体性质检测的过程中，技术人员一般都会从而继电器中区中两支气体，它们分别用作现场检测和化验分析，如果在对气体间检测的过程中发现，该气体材料时不可燃的，那么主变压器仍然可以正常的运行。而当检测气体是可燃的是，那就说明变压器中存在异常现象，应立即停止变压器运作，在对其进行仔细的检测。

5.2变压器发生重瓦斯动作后的处理：

5.2.1对变压器外部进行全面检查

储油柜的油位应与温度相对应，各部位无渗油、漏油；

2）套管油位应正常，套管外部无破损裂纹、无严重油污、无放电痕迹及其它异常现象；

3）吸湿器完好，吸附剂干燥；

4）引线接头、电缆、母线应无发热迹象；

5）压力释放器、安全气道及防爆膜应完好无损；

6）对变压器分接开关进行检查，检查动静触头间接触是否良好，检查触头分接线是否紧固，检查分接开关绝缘件有无受潮、剥裂或变形。若发现以上检查项目有明显问题后，针对发生的问题进行处理。

5.2.2取瓦斯，判断瓦斯性质；故障变压器内产生的气体是由于变压器内部不同部位所产生的，不同的过热形式造成的。而判明瓦斯继电器内气体的性质、气体集聚的数量及速度程度是至关重要的。当集聚的气体是五色无臭且不可燃的，则瓦斯动作的原因是因油中分离出来的空气引起的，则属于非变压器故障原因；当气体是可燃的，则有极大可能是变压器内部故障所致。

5.2.3取油样，送检。做油中溶解气体色谱分析试验。

5.2.4按照电力设备预防性试验规程的要求，对变压器进行测试。（进行绝缘电阻、直流电阻等试验）。

6、结论

总而言之，变压器作为变电站中重要的电气设备，对其进行瓦斯保护可以真实的反映出变压器中存在的故障，从而方便变压器的检测工作的进行。而为了保证变压器的正常运行，防止变压器在运转的过程中，出现安全施工，技术人员不仅要对变压器的瓦斯保护范围进行熟练的掌握，还要根据相关规范的要求，采用相应的控制措施对其进行处理。
