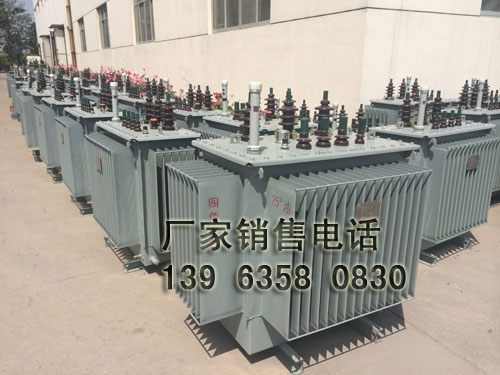

油浸式电力变压器试验报告（S11-M-500KVA三相变配电压器）油浸式变压器试验报告,电力变压器试验报告,S11变压器试验报告
型 式 | S11-M | 组别 | Dyn11 | 频 率 | 50 Hz | |
容 量 | 500 kVA | 相数 | 3 | 油 重 | 270 kg | |
高 压 | 10000V±5% | 28.9 A | 顶层油温升 | 55(K) | 器身吊重 | 930 kg |
低 压 | 400V | 721.7 A | 绕组温升 | 65(K) | 总 重 | 1650 kg |
一、 电压比测量和联结组标号检定
相别
分接 | 实测电压比误差% | 额 定 电压比 | 允许误差% | 联结组标号 检 定 | ||
UAB/uab | UBC/ubc | UCA/uca | ||||
1 | -0.01 | 0.01 | -0.01 | 26.25 | ±0.5 | Dyn11 |
2 | -0.03 | 0.03 | -0.02 | 25 | ||
3 | -0.00 | 0.02 | -0.01 | 23.75 | ||
4 |
|
|
|
| ||
5 |
|
|
|
| ||
二、绝缘试验
温度：_ 30 _ ℃
项目
试验接线 | 绝缘电阻MΩ | 介质损耗角正切 | 工频耐压 | ||||
15S | 60S | 吸收比 | 试验电压(KV) | 时间(S) | 结果 | ||
高-低压及地 | / | 2500 | / | / | 35 | 60 | 合格 |
低-高压及地 | / | 2500 | / | / | 5 | 60 | 合格 |
三、感应耐压试验
供给电压(KV) | 频率(Hz) | 持续时间(S) | 结果 |
0.8 | 150 | 40 | 合格 |
四、线圈直流电阻测试
温度 30 ℃
相别 分接 | 高 压 侧（Ω） | 低 压 侧（mΩ） | ||||
AB | BC | AC | ao | bo | co | |
1 | 2.128 | 2.130 | 2.137 | 1.499 | 1.484 | 1.523 |
2 | 1.994 | 1.993 | 1.993 | |||
3 | 1.878 | 1.879 | 1.878 | |||
4 |
|
|
|
|
|
|
5 |
|
|
|
|
|
|
五、损耗测定
空载损耗 75℃(W) | 空载电流 (%) | 负载损耗 (75℃,W) | 短路电阻 (75℃,%) |
698 | 0.77 | 5678 | 3.96 |
六、变压器油试验
击穿电压 | 45KV | 介质损失失角正切(90℃) | 0.06 % | 油 号 | DB —25 |
七、密封试验
充气压力(Mpa) | 持 续 时 间(h) | 结 果 |
0.015 | 12 | 合格 |
八、结论
本产品经试验符合GB1094.1-2-1996 GB1094.3.5-2003之规定,准予出厂 | |
试 验 员 | 审 查 |
| |
