放电脉冲在变压器绕组中的波过程

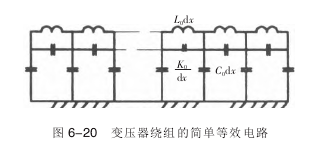

放电脉冲在变压器绕组中的波过程。 变压器绕组是一个分布参数电路， 可以近似地 用一个链形电路来代替，如图 6-20 所示。 放电脉冲 的传播过程可以用谐波振荡和行波过程来解决。 把 局部放电信号看成是一个阶跃电压源， 按放电出现 在绕组中的主绝缘或纵绝缘分别注入在等效电路中 的 C0dx 或k0dx的两端，当信号在端部被接收时，可以 看成是该阶跃电压产生的各次谐波叠加， 各次谐波 幅值和局部放电在绕组中的位置有关。

①在各次谐波分量中，基波分量不仅幅值最大， 而且沿绕组有很好的单向性———随放电点沿绕组变 化其幅值将单调增加或减小。 其他各次谐波随放电 点沿绕组的位置呈正弦或余弦规律变化。 放电在各 过零点发生时，无论其幅值有多大，在端子上该次谐 波幅值为零。 因此测试选用频率时尽可能包括基波 频率在内。 ②纵绝缘放电信号在端子上的响应比对地绝 缘放电要小得多。 尤其要注意的是放电发生在端 部纵绝缘时，该点所有谐波均是驻点，信号极小， 因此对变压器局部放电的测试结果要有充分认 识， 测得值和实际放电点的视在放电量之间可能 有相当大的差异。 ③局部放电的起始值分布是按电容链分布的， 此时所有电感对阶跃电压相当于开路， 起始值的分 布与CK姨的关系很大。 （3）变压器局部放电试验加压方法及标准。 根据国家标准 GB1094.3《电力变压器》，对 110kV 及以上电力变压器，例行试验需作局部放电测量。 试 验加压方式及放电量标准均应符合标准规定。 以 220kV 为例，加压的顺序为： 1.5姨3Um时为5min，1.7Um姨3 时为 5s，1.5姨3Um时为 30min。 在 30min 内，放电量不大于 500pC。 其他电压等级的局 部放电试验方法见 GB1094.3 标准规定。
