柔性直流输电（ VSC−HVDC）变压器系统

　　华恒技术知识普及：柔性直流输电（ VSC−HVDC）系统的主要器件包括电压源换流器（VSC）、换流变压器、换相电抗器、直流电容器和交流滤波器等。典型双端柔性直流输电系统的结构如图 4-1所示。

　　双端柔性直流输电系统的主要组成部分是两侧的换流站，其结构相同，根据系统需求可方便地进行整流 /逆变运行状态转换。两侧换流站协调控制运行实现两端交流系统间有功功率的交换。

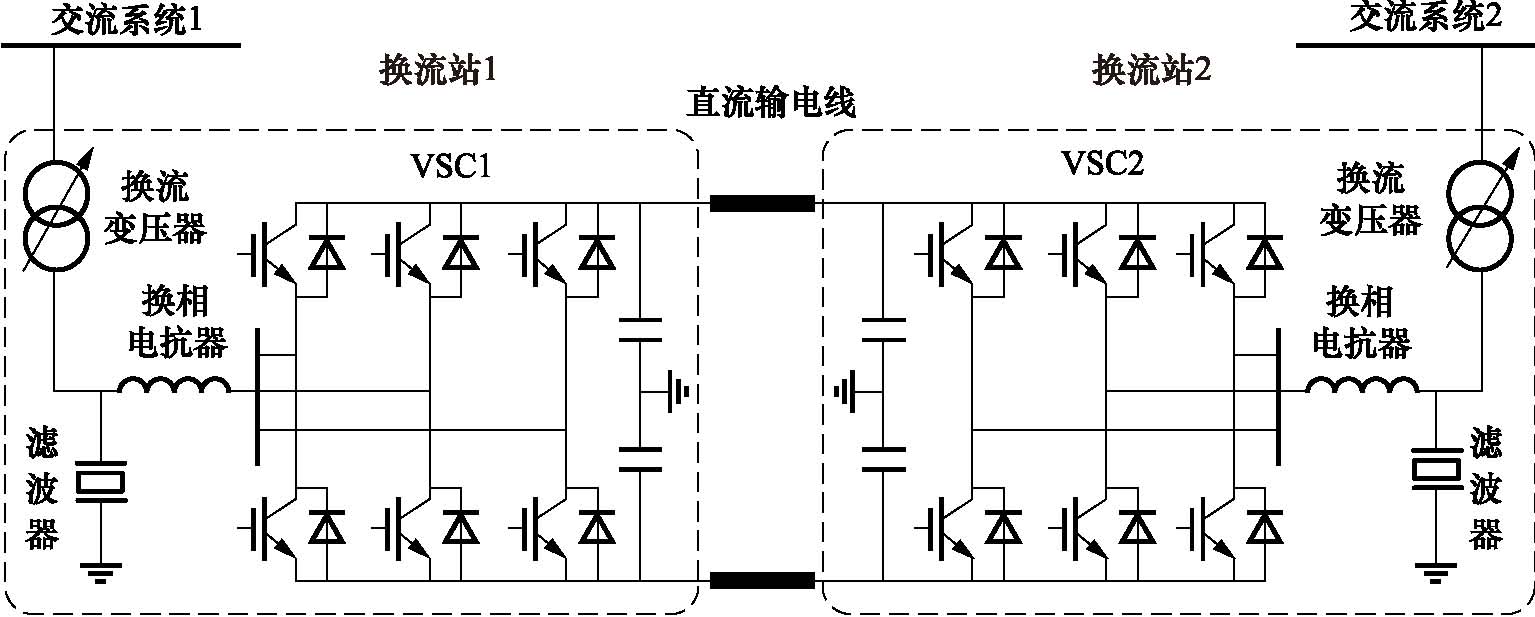

图 4-1 双端柔性直流输电系统结构示意图

　　换流站通常采用基于绝缘栅双极型晶体管（ IGBT）的三相两电平 VSC。两侧的 VSC交流侧分别并联于不同的交流系统中，直流侧通过直流输电线或电缆连接。直流侧电容器为 VSC提供直流电压支撑，缓冲桥臂关断时的冲击电流，减小直流侧谐波。换相电抗器是 VSC与交流系统进行能量交换的纽带，同时也起滤波作用。交流滤波器的作用是滤去交流侧谐波。换流变压器抽头可调，为 VSC提供合适的工作电压，保证 VSC输出昀大的有功功率和无功功率。华恒变压器有限公司孟工
