山东变压器厂S11-M变压器高压套管出现装置的介绍

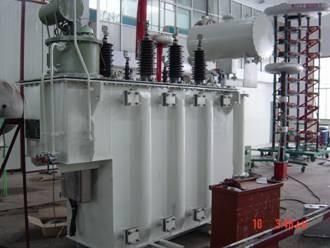

山东变压器厂S11-M变压器高压套管出线装置必须只采用同一套， 并按满足最高电压最大电流来考虑， 其他要求按 IEC 标准。通过对上述技术要求的分析， 首先需考虑双高压调压方式的实现，高压两个额定电压的关系是 Um和 2Um的关系，所以在考虑高压绕组的设计时，把每相高压绕组设计成匝数相等、 结构绝对一致沿轴向排列的两支路， 通过串并转换开关来实现绕组两路的串并联，从而分别得到 Um和 2Um两个电压，山东变压器厂S11-M变压器这样也可以保证双电压 138（69）±3×2.5%（kV）无励磁调压的变比一致性。 其次考虑低压 4.16±16×0.625%(kV)有载调压的实现方式，在开关额定电流能满足要求的情况下， 山东变压器厂S11-M变压器可以考虑按常规电力变压器直接加调压绕组的方式来实现,这样可以节省调压变压器，结构简单且成本低。 但一般情况下低压电流都比较大，开关电流与低压额定电流难以匹配，所以需考虑特殊的调压方式。 国外通常的设计方法是采用 MR公司生产的大电流电抗开关、 内置电抗器和串联调压变压器的方式实现低压有载调压， 调压原理图如图 2 所示。这种方式的缺点就是 MR 电抗开关昂贵，而且需为开关设计专用的电抗器。为了降低成本，在此次开发设计时，采用了主变山东变压器厂S11-M变压器加串联调变的方式，而且采用国产普通 M 型开关即可， 这样可降低几十万元成本，经济效益相对可观。
