GCS、GCK、MNS、GGD开关柜低压柜的区别

华恒变压器有限公司GCK  G--柜式结构；C--抽出式；K--控制中心
华恒变压器有限公司GCS  G--封闭式开关柜；C--抽出式；S--森源电气系统

华恒变压器有限公司生产的GCK低压抽出式开关柜广泛应用于发电厂，变电所，厂矿企业和高层建筑的动力配电中心PC和电动机控制中心MCC，作为交流50-60Hz，额定工作电压为660V及以下，额定电流为4000A及以下的发、供电系统中配电、电动机集中控制，无功补偿使用的低压成套配电装置。

GCS型低压抽出式开关柜(以下简称装置)是两部联合设计组根据行业主管部门、广大电力用户及设计单位的要求设计研制出的符合国情、具有较高技术性能指标、能够适应电力市场发展需要并可与现有引进产品竞争的低压抽出式开关柜，该装置目前已被电力用户广泛选用。 装置适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。

华恒变压器有限公司生产的GCS、GCK、MNS、GGD开关柜区别

GGD是固定柜，GCK、GCS、MNS是抽屉柜。

GCK柜和GCS、MNS柜抽屉推进机构不同；

GCS柜只能做单面操作柜，柜深 800mm，

MNS柜可以做双面操作柜，柜深 1000mm

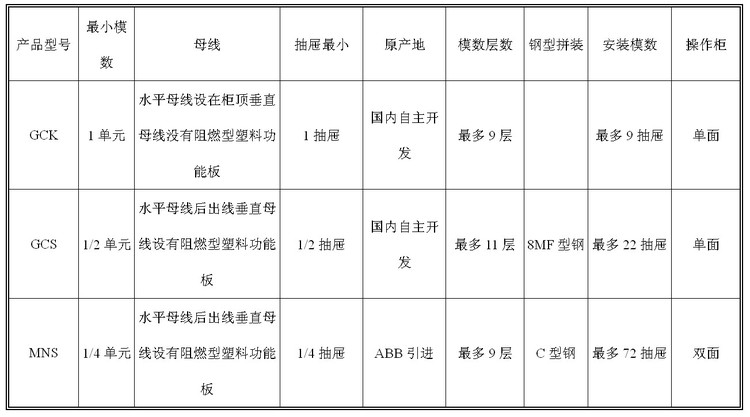

一、             GCS、GCK、MNS、GGD几种型号的异同点

l         华恒技术解析关于模数的不同：GCK (森源)最小抽屉单元1模数:GCS最小抽屉单元1/2模数,MNS(进口ABB技术)最小抽屉单元1/4模数。

l         华恒技术解析关于母线的不同：MNS和GCS的水平母线都是后出线与前左的抽屉单元、前右的电缆出线室有隔板隔开，他们的垂直母线是组装在阻燃型塑料功能板中更可靠。而GCK水平母线是设在柜顶上，垂直母线没有阻燃型塑料功能板，电缆出线可后出，也可做成右侧电缆室出线，但抽屉推进机构和GCS、MNS不同，比较简单。

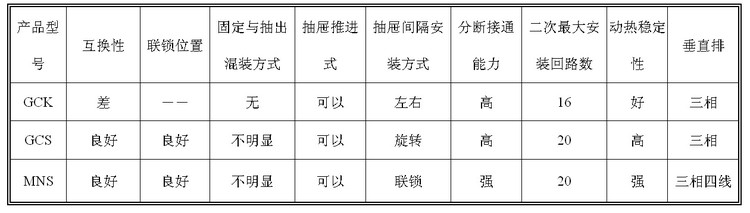

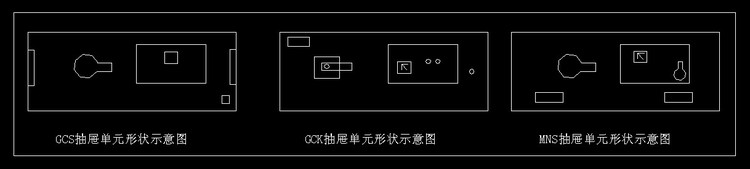

l         华恒技术解析关于抽屉的不同： GCS最小只能有1/2抽屉，MNS有1/4抽屉，MNS抽屉另有联锁机构，而GCS只是开关本身有。

二、华恒技术讲解关于GCS与MNS的区别1，原产地不同：GCS是国内自主设计开发的。MNS是从ABB公司引进的。GCS是从96年开始投放市场，很多方面都是仿照MNS，例如水平母线，进出线方式等。
2，华恒技术讲解关于钢型拼装不同：GCS是由8MF（KS）型钢拼装而成，而MNS是由C（KB）型钢拼装的。从强度上讲GCS要优于MNS。但是从美观上讲， MNS要比GCS好看，很多厂家都采用C型材做GCS。GCS原始设计最大电流只能做到4000A，而MNS可以达到更高，经过很多改进GCS现在达到6300A。
3，华恒技术讲解关于抽屉机构不同：GCS采用旋转推进机构（CJG-1~3），而MNS采用的是大联锁。相比之下GCS抽屉比MNS抽屉插拔更省力一点。
4，华恒技术讲解关于安装模数不同：MNS柜安装模数是25mm而GCS是20mm，GCS最多可做11层抽屉，MNS可以做9层，但是MNS可以做双面柜（正反两均装抽屉）。因此GCS最多可做22个抽屉，而MNS可做72个抽屉（GCS没四分之一单元抽屉而MNS有）。MNS在小电流方面有优势。而GCS在

    华恒技术讲解关于大电流方面有一些优势。

三、华恒技术讲解关于各种型号开关柜优缺点

大体而言：抽出式柜较省地方，维护方便，出线回路多，但造价贵；而固定式的相对出线回路少，占地较多。如果客户提供的地点太少，做不了固定式的要改为做抽出式。

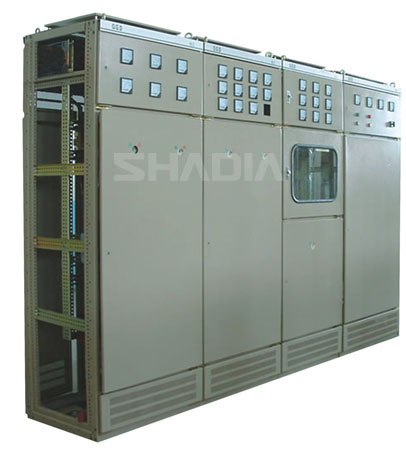

l         华恒技术讲解关于GGD型交流低压开关柜：该开关柜具有机构合理，安装维护方便，防护性能好，分断能力高等优点，容量大，分段能力强，动稳定性强，电器方案适用性广等优点，可作为换代产品使用。

缺点：回路少，单元之间不能任意组合且占地面积大，不能与计算机联络。

l        华恒技术讲解关于 GCK开关柜且具有分断能力高、动热稳定性好、结构先进合理、电气方案灵活、系列性、通用性强、各种方案单元任意组合。一台柜体，容纳的回路数较多、节省占地面积、防护等级高、安全可靠、维修方便等优点。

缺点：水平母线设在柜顶垂直母线没有阻燃型塑料功能板，不能与计算机联络。

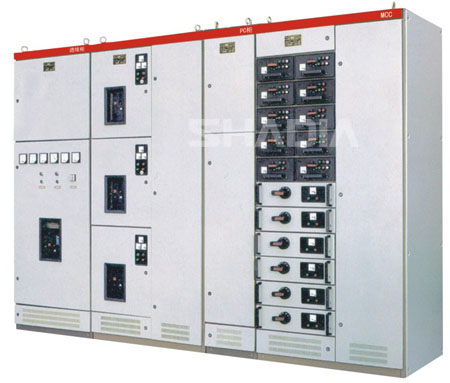

l         华恒技术讲解关于GCS低压抽出式开关柜：具有较高技术性能指标、能够适应电力市场发展需要，并可与现有引进的产品竞争。根据安全、经济、合理、可靠的原则设计的新型低压抽出式开关柜，还具有分断、接通能力高、动热稳定性好、电气方案灵活、组合方便、系列性实用性强、结构新颖、防护等级高等特点。

缺点：

l         华恒技术讲解关于MNS系列产品优点：　　◆　设计紧凑：以较小的空间能合纳较多的功能单元。　　◆　结构通用性强，组装灵活：以25mm为模数的C型型材能满足各种结构形式、防护等级及使用环境的要求。　　◆　采用标准模块设计：分别可组成保护、操作、转换、控制、调节、指示等标准单元，用户可根据需要任意选用组装。　　◆　技术性能高。主要参数达到当代国际技术水平。　　◆　压缩场地。三化程度高，可大大压缩储存和运输预制作的场地。　　◆　装配方便。不需要特殊复杂性

缺点：

l        华恒技术讲解关于 MCS型低压抽出式开关柜优点：

（1）柜体采用C型钢材组装而成，外型统一，精度高、抽屉互换性好；
    （2）MCC柜宽度只有600mm，而使用容量很大，可容纳更多的功能单元，节约建设用地；
    （3）柜内元件可根据用户不同需求，配置各种型号的开关，更好地保证产品高可靠运行。
    （4）本装置可预留自动化接口，也可把模块安装于开关柜上，实现遥信、遥测、遥控等“三遥”功能和控制设备

缺点：造价高，对于中小型用户有一定难度。
